30С64НЖ задвижка стальная

Задвижки стальные Задвижки стальные
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Материал корпуса:
сталь
Тип присоединения:
фланцевое
Способ управления:
ручной (маховик)
Производитель 30с64нж:
ООО "НПО "Спецнефтемаш"
Максимальная температура рабочей среды, °С:
425 °C
Ру (PN), кг/см2:
25
Класс герметичности:
А (по ГОСТ 9544-2005)
Климатическое исполнение:
У1 по ГОСТ 15150-69
Рабочая среда:
Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды

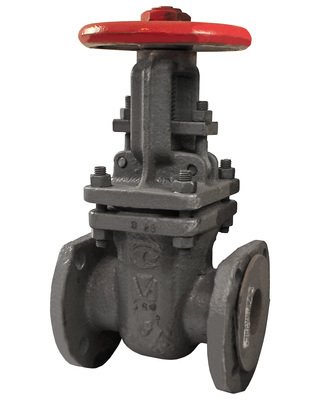

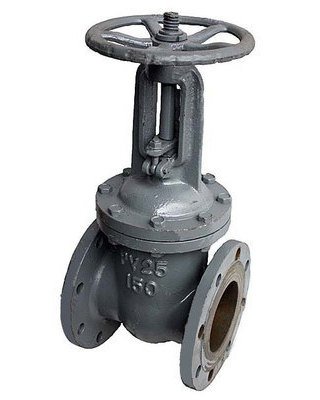

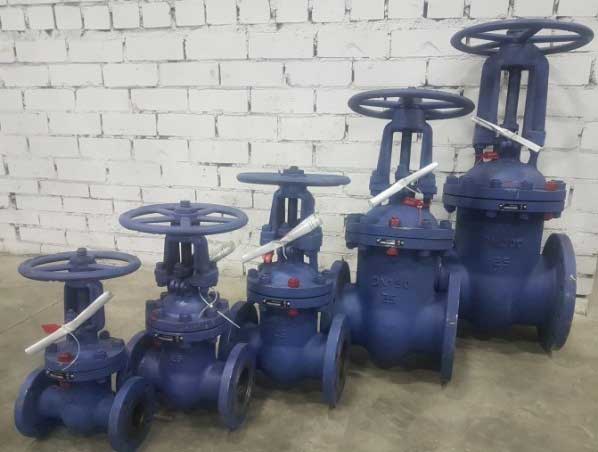

Задвижка 30С64НЖ
Цена: от 7 020 руб.

Клиновая запорная арматура 30с64нж — задвижка, рассчитанная на использование в различных отраслях народного хозяйства. Роль рабочей среды может играть любое вещество в жидком или газообразном состоянии, не агрессивное к литейной стали 20Л-35Л, а также к таким сплавам как 30ХМЛ, 20ГЛ, 08Х20Н9Г7Т. При эксплуатации задвижки 30с64нж нельзя допускать, чтобы давление поднималось выше 2,5 МПа, а температура в том месте, где смонтирована арматура, была ниже – 40 °С. Наивысшая допустимая температура рабочей среды + 450 °С.


Основные технические данные и параметры

  • Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от -40°С до +425°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: -40°С
  • Максимальное давление : 25 атм
  • Класс герметичности: А
  • Материал корпуса: Сталь 20Х13 ГОСТ 5632-72
  • Присоединение: фланцевое
  • Уплотнение: металл по металлу

Купить задвижки можно в ООО НПО Спецнефтемаш. Мы предлагаем высокое качество, низкие цены, а также доставку в Старый Оскол и другие регионы России.


Габаритные и присоединительные размеры

Наименование Диаметр, мм
номинальный
L мм D мм D1 мм n d мм H мм H1 мм D0 мм Масса кг
задвижка 30с64нж Ду150 Ру25 150 403 300 250 8 26 715/ 665 870/ 820 400 140
задвижка 30с64нж Ду200 Ру25 200 419 360 310 12 26 825/ 885 1035/1095 400 210
задвижка 30с64нж Ду250 Ру25 250 457 425 370 12 30 1010/1065 1200/1265 480 365
задвижка 30с64нж Ду300 Ру25 300 502 485 430 16 30 1245 1485 480 413

Задвижка 30С64НЖ
Чертеж задвижки 30с64нж Ру 25. Вид спереди.
Задвижка 30С64НЖ
Чертеж задвижки 30с64нж Ру 25. Вид сбоку.

Материальное исполнение задвижек 30с64нж

  • Корпус: сталь 25Л
  • Крышка: сталь 25Л
  • Клин (диски): сталь25Л
  • Шпиндель: 20Х13
  • Гайка шпинделя: латунь ЛС59-1
  • Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
  • Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  • Болт откидной: сталь 35
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • Набивка сальника: АГИ, ТРГ
  • Маховик: сталь 25Л
  • Подшипник: шариковый упорный
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т

Особенности задвижек 30с64нж

Запорная арматура 30с64нж отличается стойкостью к холодной и горячей воде, продуктам нефтепереработки, нефти-сырцу и другим неагрессивным веществам. Но необходимо обращать внимание на то, чтобы во время эксплуатации задвижек скорость коррозии стали 20Л и других марок, из которых изготовлено устройство, не превышала 0,2 мм в год.

Устанавливаться на трубопроводе запорная арматура 30с64нж может в любом положении, в том числе и под углом. При монтаже важно обращать внимание на то, что шпиндель такого типа арматуры является выдвижным, и, соответственно, высота задвижки в открытом состоянии будет больше, чем в закрытом.


Габаритные характеристики фланца стального Ру 25 по ГОСТ 12820-80

Проход условный D P 2,5 МПа (25 кгс/см2), размеры (мм) Масса, кг
dw Dz g
1-10-25 14 15 14 0.63
1-15-25 18 19 14 0.70
1-20-25 25 26 16 0.98
1-25-25 32 33 16 1.17
1-32-25 38 39 18 1,77
1-40-25 45 46 19 2,18
1-50-25 57 59 21 2,71
1-65-25 76 78 21 3,22
1-80-25 89 91 23 4,06
1-100-25 108 110 25 5,92
1-125-25 133 135 27 8.26
1-150-25 152 154 27 8,26
1-200-25 219 222 29 13,34
1-250-25 273 273 31 18,90
1-300-25 325 325 32 23,95
1-350-25 377 377 38 34,35
1-400-25 426 426 40 44,62

Задвижка 30С64НЖ

Чертеж фланца плоского Ру25 атм по ГОСТ 12820


Чертежи изделия у различных производителей; ГОСТы, ОСТы, ТУ

Нередко проектные организации, закладывают в проекты не таблицу фигур (30с64нж), а номер чертежа. При этом задвижка, производимая различными заводами, может иметь идентичные технические характеристики. Чтобы облегчить потребителю поиск задвижки с выдвижным шпинделем 30с64нж, можно указать номер четрежа:

  • ПТ 11015

В нашу компанию поступает большое количество заказов на арматуру, в которых снабженцы просят подобрать определенный тип арматуры по ТУ. Необходимо помнить, что ТУ (Технические Условия) уникальны для каждого завода-изготовителя и имеют цифровое обозначение, определяющее производителя. При поиске задвижки 30с64нж, клиенты чаще всего запрашивают наиболее распространенные в нашей стране ТУ изготовителей:

  • ГОСТ 1759.5-87
  • ГОСТ 12821-80
  • ГОСТ 12820-80
  • ГОСТ 15150-69
  • ГОСТ Р 54808-2011

Специалисты ООО «НПО «Спецнефтемаш» помогут вам определить завод по номеру заводского чертежа или ТУ производителя, предложат аналогичную продукцию, с теми же техническими характеристиками, но имеющуюся в наличии или по более выгодной цене.
